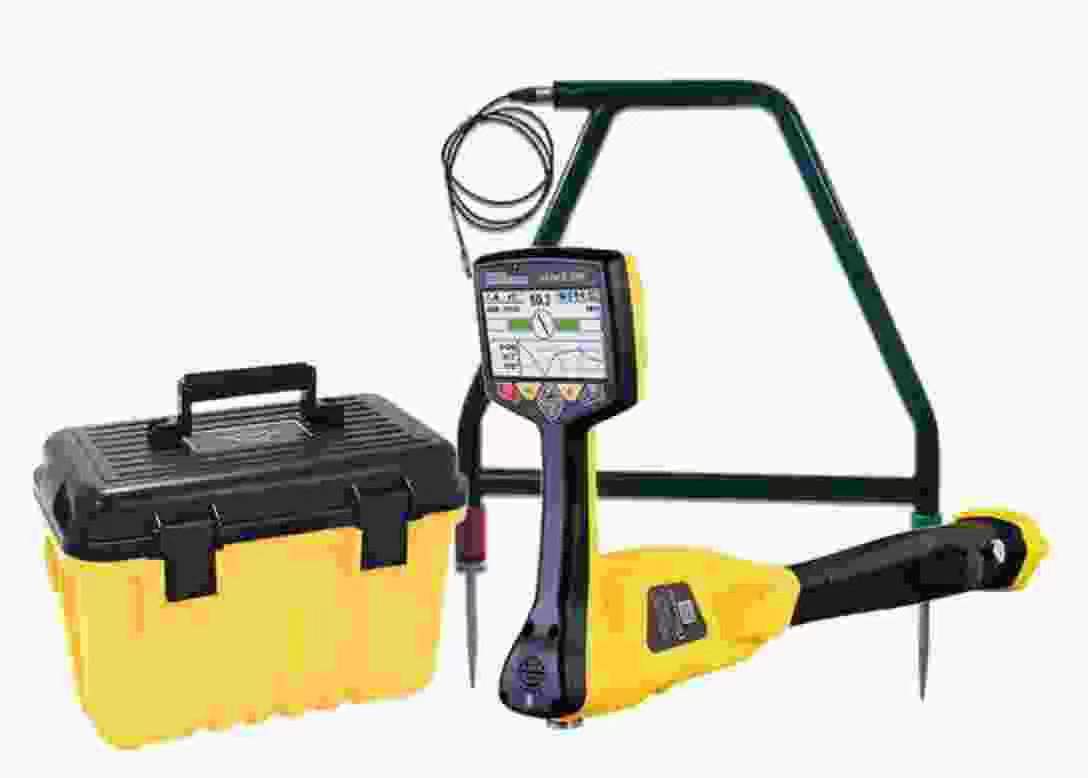

DM3管道防腐层检测仪
一、主要用途:采用多频管中电流衰减法和交流电位梯度法(ACVG)检测技术,可以完成以下工作,长输油气管线的路由定位和深度测量、防腐层缺陷点不开挖精确定位、外防腐层老化状况的定量评估、诊断阴极保护系统故障、各类新铺设管道的防腐层施工质量验收等。
二、技术指标要求:
2.1:vLoc-DM3接收机
项目
|
参数
|
|
|
结构类型
|
- 高抗冲热塑性(ABS)注塑壳体
可拆卸ABS脚模(含磁力计)
|
重量
|
2.7公斤
|
尺寸
|
312mm x 116mm x 783mm
|
显示屏
|
480*272像素,16位色素,高亮度LED彩色显示屏4.3英寸,适合阳光下使用
|
电池
|
- 可充电锂电池,配有100-240V交流电源充电器
在需要时可使用6节标准AA碱性电池
|
接收天线
|
- 2组3D天线
|
电池寿命
|
- 碱性电池 – 在21 oC时通常能够不间断使用12小时
锂电池 – 在21 oC时通常能够连续使用12-27小时(所有背光开启)。
|
蓝牙
|
内置蓝牙模块
|
显示的信息
|
- 信号强度- 移动的关注和数值
- 模式指示 (“峰值模式”, “谷值模式” 和 “峰值箭头” 定位模式)
- 罗盘:方向指示器
- vLocDM3信号方向
- 线路定位 – 深度和电流测量
- vLocDM3 电流测量
- 增益等级 (单位dB)
- 电池状态,扬声器音量,工作频率,蓝牙和GPS状态,配置菜单和子菜单
- vLocDM3实时测绘并在屏幕上显示(回走功能)
A字架实时测绘并在屏幕上显示
|
内部数据日志
|
- 至少5000万条记录
- 每个定位点都储存有所有数据,包括深度、电流、模式、增益设定和频率
- 如果连接有GPS(通过蓝牙),还会记录方位和数据时间
- 可以存储为.kml,.xls.txt. csv.shp.格式
|
运行频率
|
vLocDM3 (磁力计) 频率: 3Hz/6Hz , 4Hz/8Hz
vLocDM3相关定位频率: 98Hz, 128Hz, 512Hz, 640Hz
可用频率范围16Hz 至200 kHz.
|
运行模式
|
- 峰值模式
- 谷值模式
- 峰值箭头模式
|
使用单一不失真的
信号源时的性能
|
- 测量精度
- 3m以内 – 测量精度2.5%
- 3-8m –测量精度2.5%--6%
|
发射机兼容
|
Loc-150Tx, Loc-10Tx, Loc-5Tx, Loc-1Tx
|
失真信号识别
|
红、蓝、绿三种颜色编码显示失真级别
|
管线探测模式
|
- 经典定位模式
- 示踪探头模式
- 导向定位模式
- 横向定位模式
- 平面视图模式
|
管径确认
|
壳提前输入管道管径,测量时仪器自动计算管顶埋深。
|
新管道测量
|
可添加新管道测量,记录管道属性。
|
低频传感器
|
可拆卸LF传感器支脚
|
质量认证
|
产品符合CE和FCC认证,通过ISO9001
|
防护等级
|
IP65和NEME4
|
软件升级
|
免费升级软件,不需更改硬件
|
探测范围
|
0~30m
|
工作温度
|
-20℃~+50℃
|
质量标准
|
CE、FCC、ISO9001质量体系
|
2.2、发射机技术:
输出信号:多种可选频率的电流信号
输出方式:直连方式输出,自动抗阻匹配
△ 输出功率:最大150W(交流供电时)
△ 输出频率:单频信号、双频信号、三频信号
△ 输出电流:三频输出:3A
△ 双频输出:4A
△ 单频输出:4A
电源接口:100~240V交流电源;12~60V直流电源;20~60V阴保整流电源
工作温度:-20℃~+50℃
防水标准:IP54
发射机质量标准:CE、FCC、ISO9001质量体系
三、埋地钢质管道防腐层检测数据处理系统(软件):
埋地钢质管道防腐层检测数据处理系统ESTEC(原GDFFW)基于交变电流梯度法评价模型,完成检测数据的录入、计算处理,生成直观评价结果、输出相关图形结果及对防腐层 的分析报告。软件还具有原始数据及结果的数据库存储功能,方便对历史数据的检索和对比分析。提供的绝缘电阻计算功能,可分段对所测管道计算绝缘电阻值Rg(KΩ·m2),评估防腐层老化状况等级。
四、DM亚米级GPS定位记录仪:
Ø 蓝牙通讯方式,可实时、批量地接收记录DM接收机的检测数据
Ø 与多模式GPS定位功能配合,采集检测点,缺陷点位置信息,检测间距自动计算。
实时显示埋深、定位电流、DM电流、GPS坐标等数据
显示检测数据分析曲线,方便判断
五、设备配置:
DM发射机1台、DM接收机1台、内置DM亚米级GPS定位记录仪1台、A字架及连线1套、接地棒1根、信号输出线1套、交流电源线1套、直流电源线1套、USB数据线1条、埋地钢质管道防腐层评估软件、软件加密狗1个、内置HOLUX GPS无线蓝牙卫星定位接收器、接收机充电器1个、接收机底座1个、接收机碱性电池盒1个、接收机锂电池1个、中文使用说明书1本、配件包1个、发射机便携高能充电锂电池1个。备注:另配发射机用便携直流24V移动电源1套。
|
